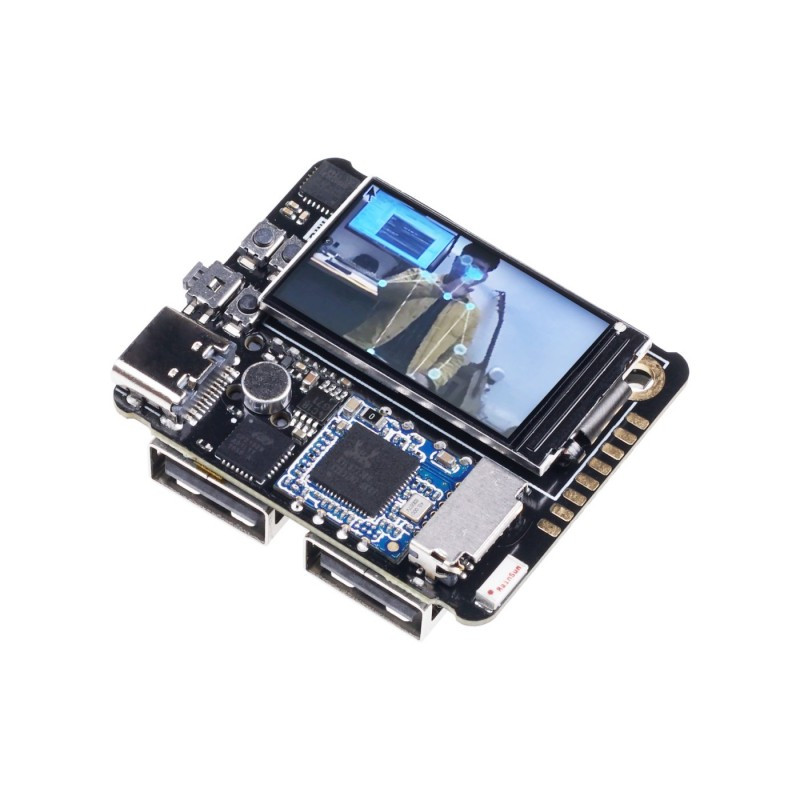

Quantum Tiny Linux Development Kit - набір для розробки з Allwinner H3 SoM і платою розширення

опис

Quantum Tiny Linux Development Kit — одна з найменших доступних на ринку розробних плат, призначених для роботи з Linux. Він складається з модуля Quark-N SoM (System on Module) і плати розширення Atom-N.

Кварк-Нє модулем SoM на основіЧотирьохядерний процесор Allwinner H3 з ядром і системою Cortex-A7Графічний процесор Mali400 MP2. Він має вбудовану 512 МБ оперативної пам’яті та 16 ГБ пам’яті eMMC. Шестишарова позолочена друкована плата інтегрує повну систему ARM-Linux (CPU, DDR, eMMC) у просторі 20 x 30 мм. Більшість інтерфейсів GPIO виведено на інтерфейсний роз’єм M.2 Key-A. Це дозволяє користувачеві легко розробити базову плиту, призначену для власного проекту.

Атом-Нце плата розширення для Quark-N, яка підключається до модуля SoM через інтерфейс M.2. Він оснащений набором позолочених контактів, на яких інтерфейси, наприклад SPI, I2C, UART і GPIO. Крім того, на дошці є мікрофон і датчик руху.MPU6050(акселерометр і гіроскоп), 4 кнопки (GPIO-KEY, Uboot, Recovery, Reset),TFT дисплей, спілкуванняWi-Fi і Bluetooth.

Такі великі можливості в поєднанні з невеликим розміром плати роблять набір ідеальним для різноманітних додатків, таких як персональний сервер, інтелектуальний голосовий помічник або система керування роботом. Повна документація зі зразками програм доступна на сторінці продукту.

Властивості

Quark-N SoM

• Чотирьохядерний Allwinner H3 Cortex-A7 на 1 ГГц
• Графічний процесор ARM Mali400 MP2
• Оперативна пам'ять 512 МБ LPDDR3
• eMMC 16 ГБ
• Інтерфейси: Ethernet, SPI, I2C, UART, GPIO, MIC, LINEOUT
• 26-контактний роз'єм, USB OTG, USB-Serial, I2C, UART, SPI, I2S, GPIO
• Робоча температура: від 0 до 80°C
• Розміри: 31 х 22 мм

Плата розширення Atom-N

• Гніздо M.2 для Quark-N
• 2 x USB 2.0
• USB Type-C
• Бездротове підключення RTL8723BU:
• Wi-Fi: IEEE 802.11 b/g/n 2,4 ГГц
• Bluetooth: BT V2.1/BT V3.0/BT V4.0
• Вбудована периферія
• мікрофон
• Датчик руху MPU6050 (гіроскоп + акселерометр)
• 4 кнопки (GPIO-KEY, Uboot, Recovery, Reset)
• TFT дисплей
• Слот для карт пам'яті MicroSD
• Розміри: 40 х 35 мм

В комплекті

• Модуль Quark-N SoM
• Плата розширення Atom-N
