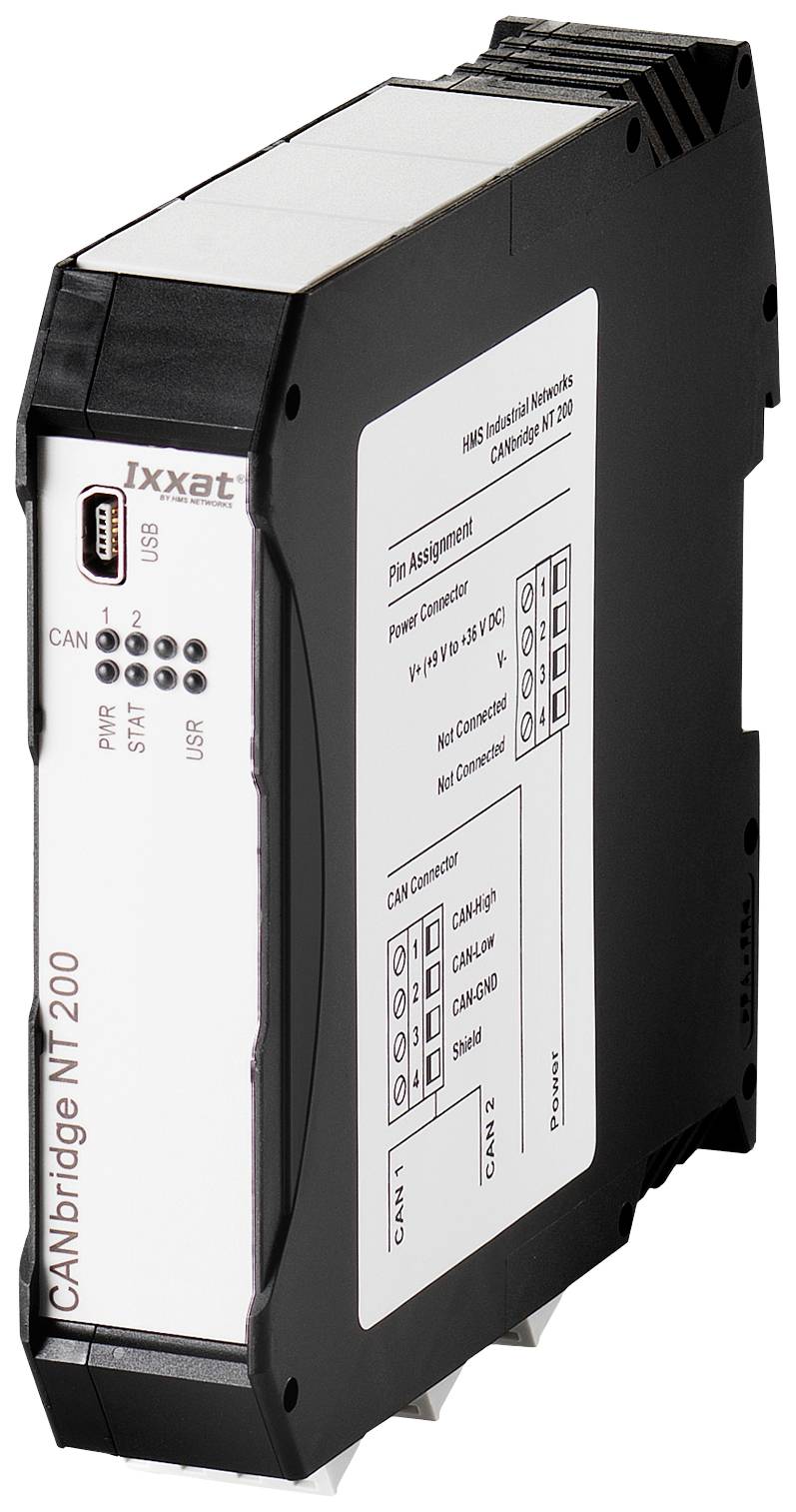

CAN-міст Ixxat 1.01.0331.20000 Шина CAN 24 В/DC

Цей пристрій дозволяє легко з'єднувати мережі, навіть ті, що мають різні швидкості передачі даних або формати кадрів (11/29 бітний ID). Мости/маршрутизатори мають потужний мікроконтролер, який може виконувати фільтрацію повідомлень, трансляцію ID та мультиплексування даних навіть при імпульсних та високих швидкостях передачі даних без втрати повідомлень.
Характеристики
До двох CAN-каналів в одному пристрої
Потужний фільтр, перетворення ідентифікаторів, відображення даних та функціональність мультиплексування
Легке налаштування за допомогою інструменту на базі Windows

Переваги
Просте підключення CAN-систем та пристроїв
Економія завдяки простому підключенню
Збільшення розміру системи та використання топології дерева/зірки
Більша надійність системи
Захист сегмента завдяки гальванічній розв'язці

Принцип дії
На відміну від CAN-ретранслятора, який перетворює лише електричні сигнали, міст/маршрутизатор отримує повідомлення повністю, а потім надсилає їх до іншої мережі, враховуючи принципи фільтрації, перетворення, відображення та мультиплексування (принцип прямої передачі). Використовуючи таблиці відображення, повідомлення можуть обмінюватися між усіма чотирма мережами.

За допомогою правил фільтрації та перетворення можна фільтрувати або змінювати повідомлення CAN. Це зменшує навантаження на шину окремих мереж, оскільки передаються лише повідомлення, що цікавлять іншу мережу. Мультиплексування даних дозволяє, наприклад, зіставляти дані CAN з кількома стандартними повідомленнями CAN.
Конфігурація

Налаштування CANbridge NT можна зручно виконати через USB за допомогою наданого інструменту налаштування на базі Windows. За допомогою цього інструменту можна дуже легко налаштувати правила фільтрації, відображення, мультиплексування або трансляції без будь-яких знань програмування.
