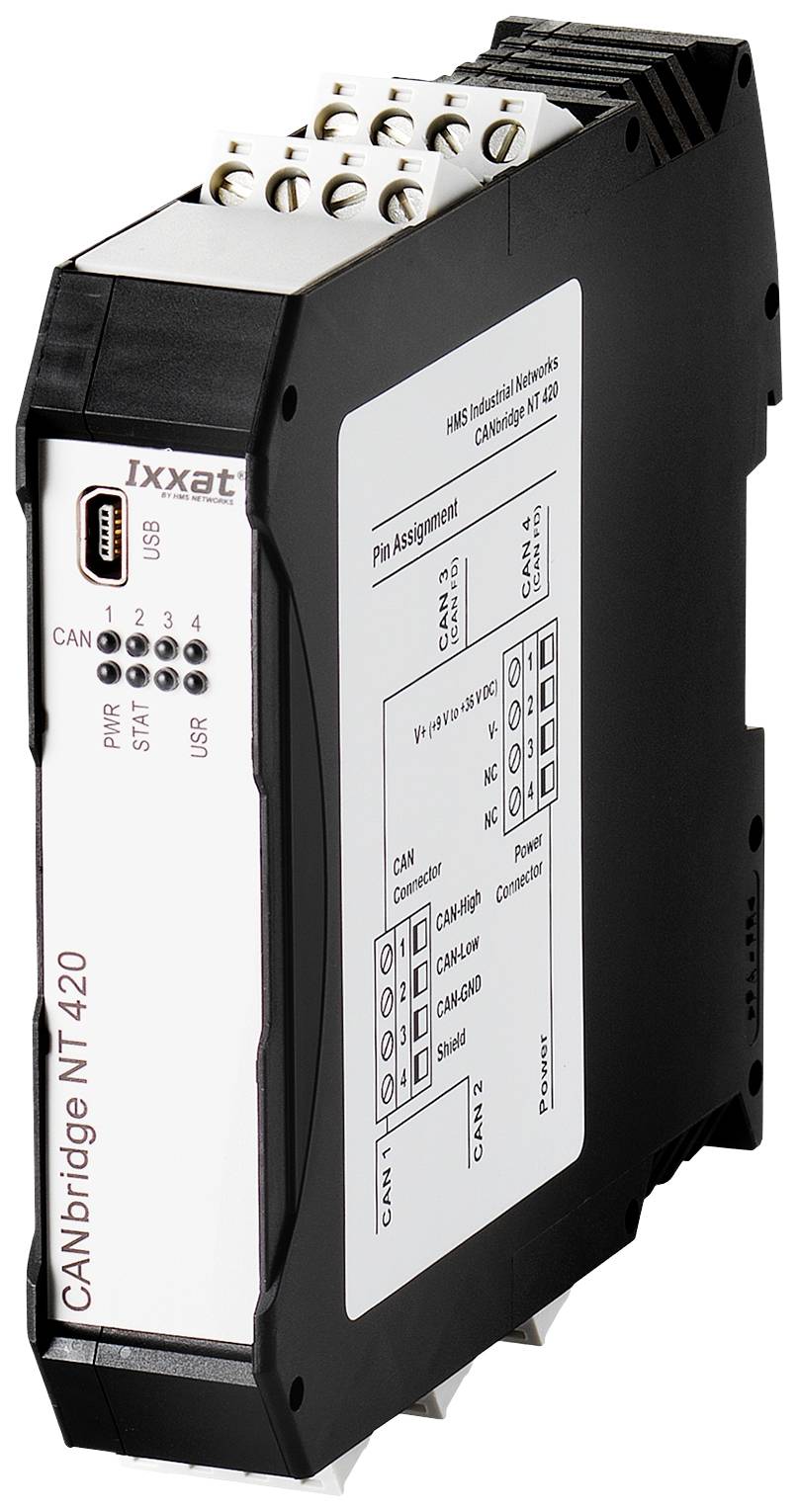

CAN-міст Ixxat 1.01.0331.42000 24 В постійного струму

CANbridge NT пропонується як CANbridge NT 420 з чотирма CAN-каналами, два з яких можна перемикати між CAN та CAN-FD.
Ці пристрої забезпечують просте мережеве з'єднання, навіть з різними бітрейтами або форматами кадрів (11/29-бітний ID). Мости/маршрутизатори мають потужний мікроконтролер, який може виконувати фільтрацію повідомлень, трансляцію ID та мультиплексування даних (наприклад, CAN-FD для трансляції CAN-повідомлень) навіть з пакетами та високими швидкостями передачі даних без втрати повідомлень.

аксесуари
До чотирьох CAN-каналів (два CAN-FD) в одному пристрої
Потужний фільтр, перетворення ідентифікаторів, відображення даних та функціональність мультиплексування
Легке налаштування за допомогою інструменту на базі Windows

Переваги
Легке сполучення CAN- та CAN-FD систем.
Економія завдяки простому підключенню
Збільшення розміру системи та використання топології дерева/зірки
Більша надійність системи
Захист сегмента завдяки гальванічній розв'язці
Принцип дії

На відміну від CAN-ретранслятора, який перетворює лише електричні сигнали, міст/маршрутизатор отримує повідомлення повністю, а потім надсилає їх до іншої мережі, враховуючи принципи фільтрації, перетворення, відображення та мультиплексування (принцип прямої передачі). Використовуючи таблиці відображення, повідомлення можуть обмінюватися між усіма чотирма мережами.

За допомогою правил фільтрації та перетворення можна фільтрувати або змінювати повідомлення CAN або CAN-FD. Це зменшує навантаження на шину окремих мереж, оскільки передаються лише повідомлення, що цікавлять іншу мережу. Мультиплексування даних дозволяє, наприклад, зіставляти дані CAN-FD з кількома стандартними повідомленнями CAN.

Конфігурація

Налаштування CANbridge NT можна зручно виконати через USB за допомогою наданого інструменту налаштування на базі Windows. За допомогою цього інструменту можна дуже легко налаштувати правила фільтрації, відображення, мультиплексування або трансляції без будь-яких знань програмування.
