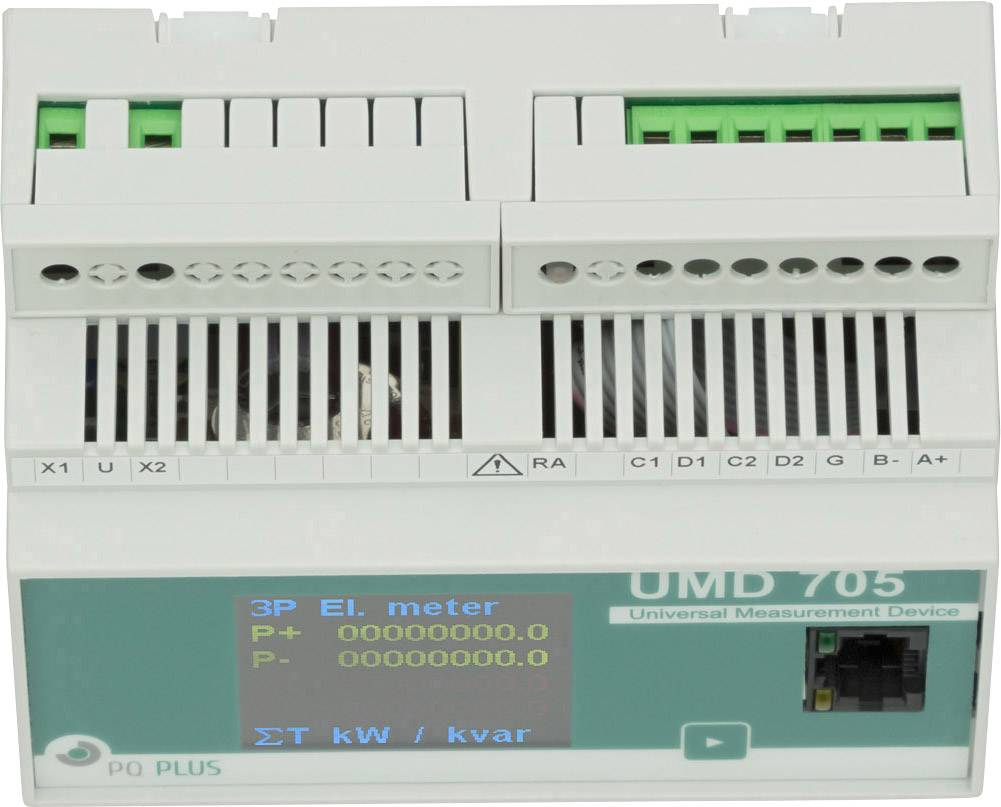

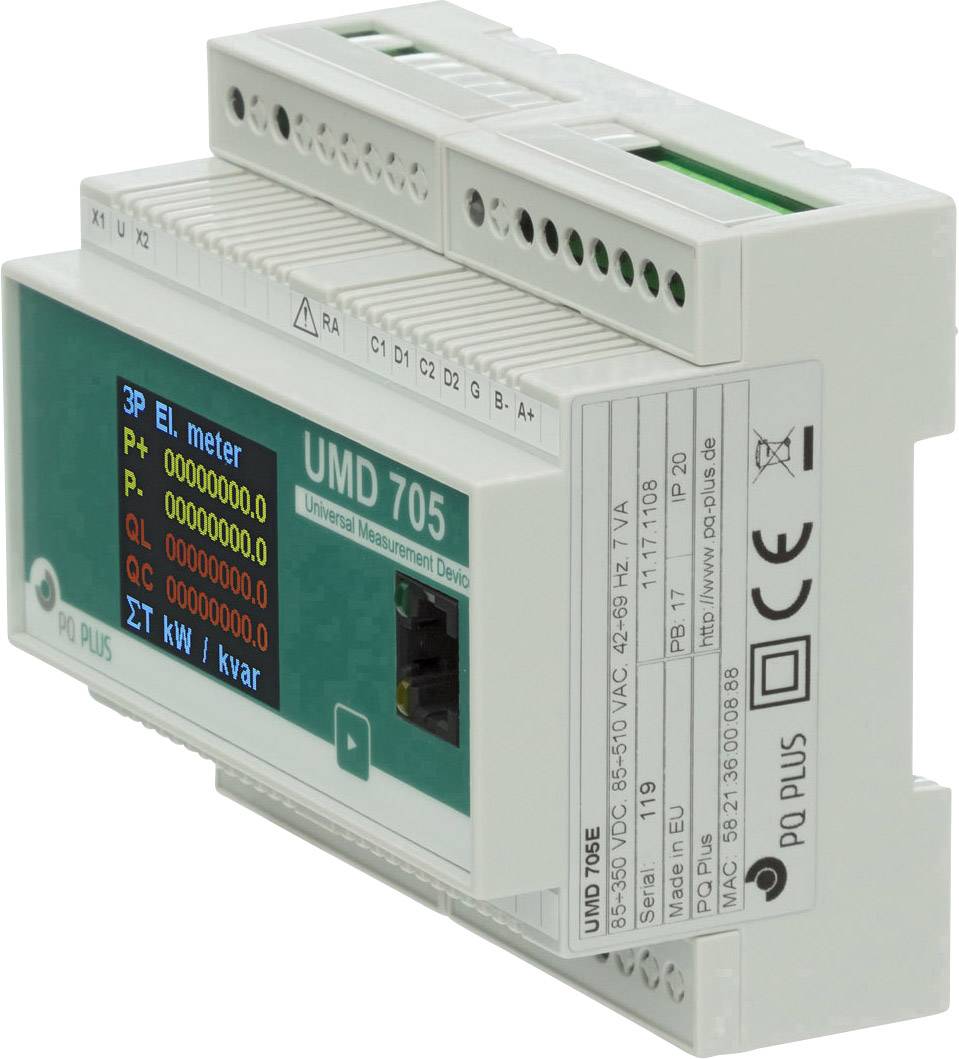

-14%Цифровий вимірювач для DIN-рейки PQ Plus UMD 705E
- В наявності
- Оптом і в роздріб
- Код: 465717593
61 758 ₴
52 833 ₴
Показати оптові ціни
Цифровий вимірювач для DIN-рейки PQ Plus UMD 705EВ наявності
61 758 ₴52 833 ₴
+380 (93) 170-36-65
Операторповернення товару протягом 14 днів за рахунок покупця
Опис товару
Універсальний вимірювальний прилад - кріплення на DIN-рейку UMD
Характеристики продукту
- Інтерфейси: Ethernet, RS485
- Зв'язок: Modbus TCP/IP, Modbus RTU
- Інтегрований сервер
- 1 цифровий вхід та 2 цифрові виходи
- Кольоровий РК-дисплей
- Пам'ять: 512 МБ флеш-пам'яті
- 3 входи напруги та 3 входи струму
- Гармонійний у порядку 1. 50. до U/I
- У поєднанні з модулем PQS: Вимірювання та запис якості електроенергії відповідно до EN 50160
Опис
UMD 705 – це компактний вимірювач якості електроенергії з реєстратором даних для монтажу на DIN-рейку. Він вимірює трифазний струм і напругу з трьома тарифами в чотириквадрантному режимі роботи, працює в класі 0,2 s та відображає всі параметри мережі, такі як гармоніки до 50-ї гармоніки. Додатково, він відображає якість електроенергії відповідно до EN 61000-2-2, EN 61000-2-4 та EN 61000-2-12 за допомогою модуля прошивки PQ S. Він має великий обсяг пам'яті 512 МБ. Доступ до пристрою можна отримати через інтерфейс Ethernet, а перегляд у реальному часі можна відобразити через веб-браузер через відповідний веб-сервер. Пристрій може зчитувати інтернет-протоколи, а також легко підключати ПЛК та системи управління будівлями. Він має цифрові входи/виходи та послідовний порт RS485. UMD 705 також може використовуватися як головний пристрій Modbus для підключення до 31 веденого пристрою Modbus у мережевих структурах. Додатковий модуль прошивки GO забезпечує функції осцилографа живлення та напруги та встановлює події запуску для граничних подій.
Характеристика
- Вимірювання;
- Напруга (ULL; ULN): U1; U2; U3, U12; U23; U31 клас 0.2
- Поточний IL1; IL2; IL3; клас 0.5
- Імпорт/експорт активної та реактивної потужності для кожної фази L1; L2; L3; за тарифом T1; T2; T3
- Активна потужність: P1; P2; P3 3P Імпорт; експорт; клас 1
- Реактивна потужність: Q1, Q2, Q3 3Q; клас 1
- Видима потужність: S1; S2; S3; 3S; клас 1
- Гармонійні спотворення: D1; D2; D3;
- Коефіцієнт потужності: cos phi: PF1, PF2, PF3, PF, cos phi1, cos phi2, cos phi3; Cl. 0,5
- Симетрія: так
- Гармонічна напруга: THDU1; THDU2; THDU3; THDU12; THDU23; THDU31; клас 2
- Гармонічний струм: THDI1; THDI2; THDI3; клас 2
- Гармонічний порядок: від 1-ї до 50-ї для U/I
- Загальне спотворення: U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
- Частота: 40...70 Гц 0,05
- Активна та реактивна енергія: 4 квадранти імпорт/експорт на фазу; на тариф; загальна сума; клас 0,5 с
- Пасивний: 4 квадранти імпорту/експорту на фазу; на тариф; загальний; клас 2
- Варіант мерехтіння: PQ S
- Реєстратор даних:
- 512 МБ флеш-пам'яті (): ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Стан вводу/виводу
- Енергія: імпорт/експорт активної, реактивної потужності для кожної фази L1; L2; L3; для тарифу T1; T2; T3
- Відхилення: Варіант: PQ S
- Функція осцилограми: опція: GO
- Інші особливості:
- Сигналізація: Логічні верхні та нижні межі
- Введення/виведення: 2 цифрових входи/виходи; 60 В змінного струму/100 В постійного струму, 300 мА;
- Пам'ять: 512 МБ флеш-пам'яті
- Інтервал запису сек; хв; год; дні, місяць, рік
- Зв'язок RS485 Modbus; Ethernet 100 Мбіт/с
- Електричне підключення:
- Напруга живлення: 510 В змінного струму / 85...U: 85...350 В постійного струму
- Споживана потужність: 7 ВА/3 Вт
- Категорія перенапруги: CAT III 300 В
- Діапазони вимірювань:
- Номінальна напруга: 180...280 В змінного струму
- Навантаження: 1,95 кВ LN/1 с
- Імпеданс: 2,7 МОм
- Вхідний сигнал: X/1//5 А
- Захист від перевантаження по струму: 1,2x (макс. 70 A/1s)
- Частота дискретизації: 25,6 кГц
- Аналіз PQ: варіант: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
- Умови навколишнього середовища:
- Діапазон робочих температур: T: від -25°C...60°C
- Діапазон температур зберігання: від -40°C...T 85°C
- Електромагнітна сумісність:
- Емісія: EN 61000-4-2...-3...-4...-5...-6...-11
- Налаштування: EN 55011 Клас A, EN 55022 Клас A
Комплект поставки
- УМД 705Е
- ENVIS.Базове програмне забезпечення для управління енергією
- Інструмент конфігурації ENVIS.daq
Характеристики
| Основні | |
|---|---|
| Виробник | S&D |
| Користувальницькі характеристики | |
| Висота продукту | 90 мм |
| Довжина виробу | 58 мм |
| Інтерфейс компонентів | RJ45RS-485 |
| Категорія вимірювання | КАТ III 300 В |
| Максимальна робоча напруга | 280 В |
| Мінімальна робоча напруга | 180 В |
| Модель із каталогу виробника | УМД 705Е |
| Розміри | (Д x Ш x В) 58 x 105 x 90 мм |
| Сертифікат опору | IP20 |
| Технічні характеристики пристрою | кольоровий дисплей |
| Технологія відбиття | РК-дисплей |
| Тип продукту | Цифровий лічильник на DIN-рейку |
| Ширина вироби | 105 мм |
Інформація для замовлення
- Ціна: 52 833 ₴
