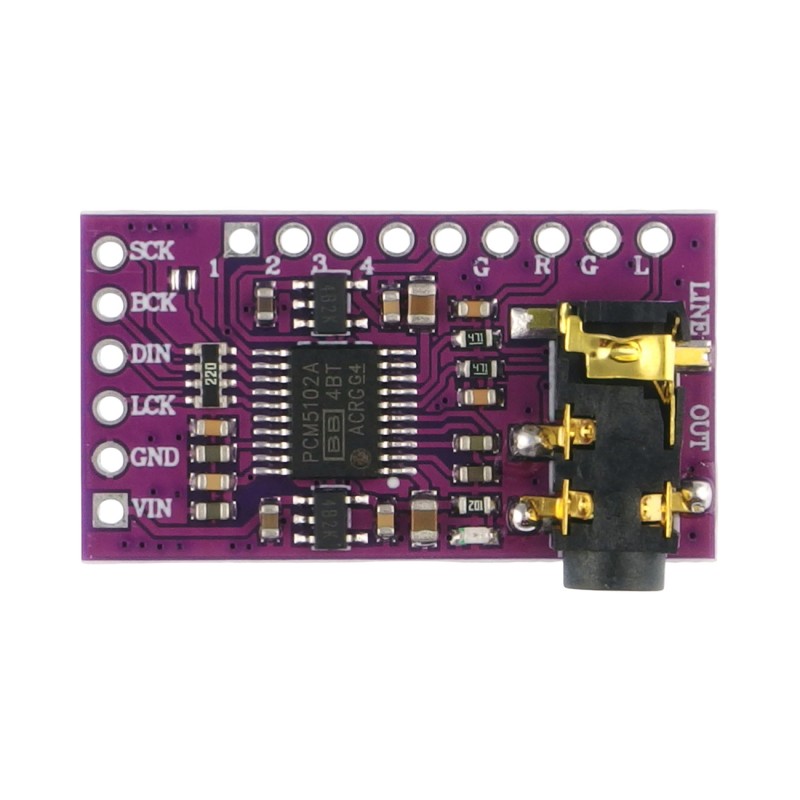

GY-PCM5102-typeB - аудіомодуль I2S ЦАП PCM5102A для Raspberry Pi

опис

GY-PCM5102-typeB призначений для генерації аналогового стереоаудіосигналу на основі цифрового потоку даних, що надсилається через шину I2S. Мікросхема PCM5102A інтегрує 32-розрядний ЦАП з високою динамікою та низьким рівнем спотворень, що забезпечує дуже хорошу якість звуку в аудіосистемах, проектах Hi-Fi і вбудованих програмах.

Модуль підтримує 16-, 24- та 32-бітні аудіодані з частотою дискретизації від 8 кГц до 384 кГц. Вбудована система ФАПЧ дозволяє працювати без зовнішнього сигналу MCLK, що спрощує інтеграцію з Raspberry Pi та зменшує електромагнітні перешкоди. Технологія DirectPath усуває необхідність використання роздільних конденсаторів на лінійному виході.

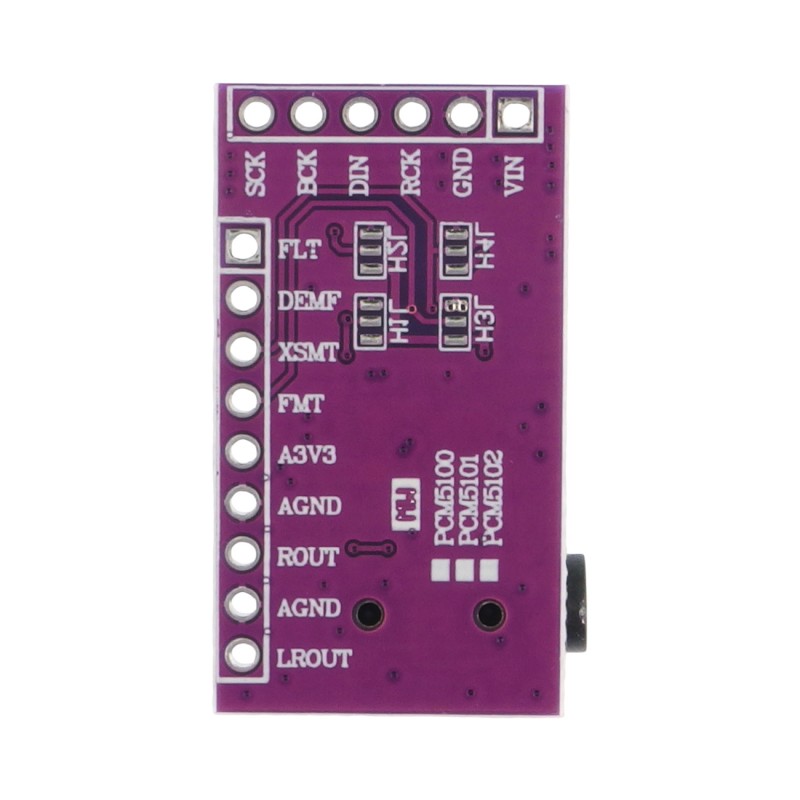

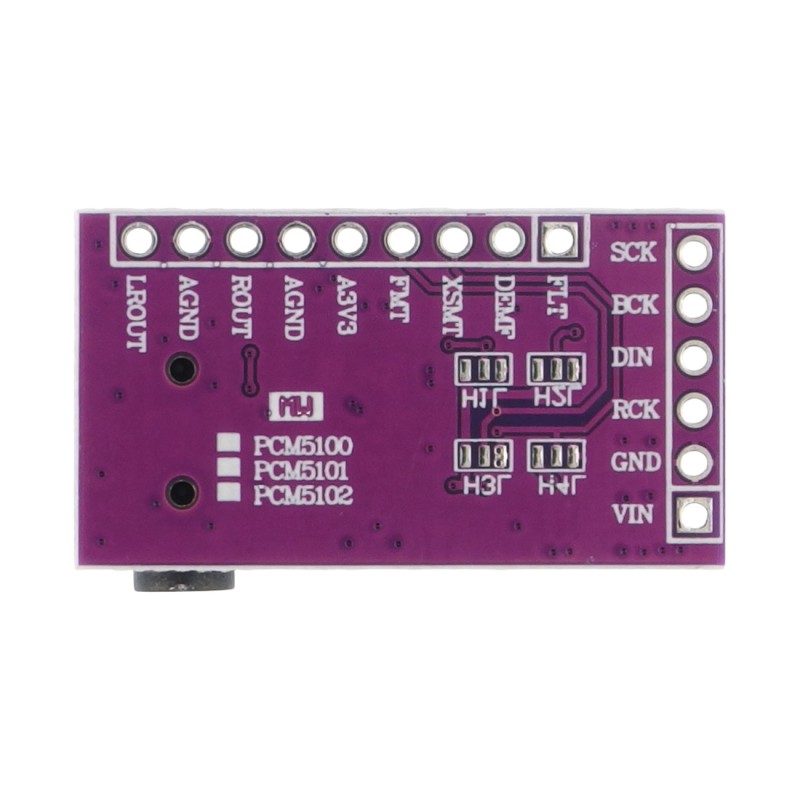

Версія типу B стосується певного розташування контактів та розпіновки на друкованій платі. Аудіо параметри залишаються такими ж, як і в PCM5102A; єдиними відмінностями є варіанти апаратного забезпечення та розташування контактів.

Модуль працює від напруги 3,3 В та оснащений лінійним стереовиходом і роз'ємом 3,5 мм.

Властивості

• Мікросхема ЦАП: PCM5102A
• Архітектура ЦАП: 32-бітна
• Підтримка аудіоданих: 16 / 24 / 32 біти
• Цифровий інтерфейс: I2S
• Частота дискретизації: 8 кГц – 384 кГц
• Співвідношення сигнал/шум: 112 дБ
• Динамічний діапазон: 112 дБ
• КНС+Ш: -93 дБ при -1 дБFS
• Лінійний вихід: 2.1 ВRMS
• Живлення: 3,3 В постійного струму
• Робоча температура: -40°C – +85°C
• Розміри: 31,8 x 23,7 x 6,35 мм
• Аудіороз'єм: 3,5-мм роз'єм
• Сумісність: Raspberry Pi з інтерфейсом I2S
• Версія: typeB – специфічна розпіновка друкованої плати

В комплекті

• Модуль GY-PCM5102-typeB
• Золота шпилька для самостійного монтажу
• З'єднувальні кабелі
