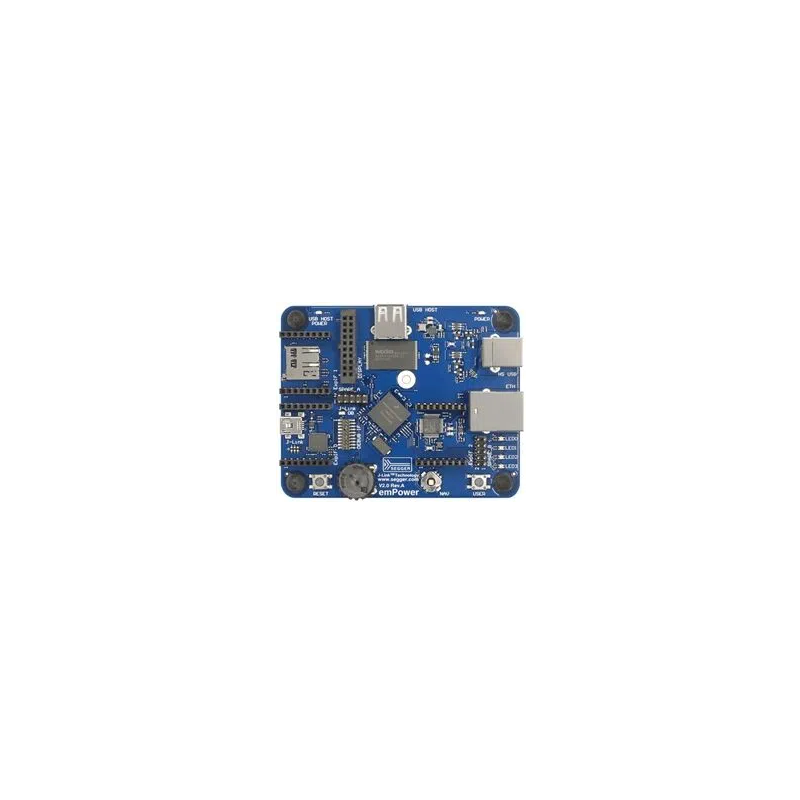

Оціночна дошка emPower (6.30.00)

опис

emPowerце розширена оціночна плата, яка дозволяє швидко розпочинати вбудовані проекти завдяки інтегрованому пакету програм SEGGER. В основі системи знаходитьсяопераційна система реального часу embOS, що забезпечує стабільність та продуктивність. Пакет також включає демо-версії бібліотек, таких якemFile(файлова система),emWin(графіка),emUSB(USB-хост і пристрій) і стек TCP/IPemNetз вбудованим веб-сервером.

Використовуючи Мікроконтролер Freescale Kinetis K66з серцевиноюARM Cortex-M4FemPower забезпечує високу продуктивність і багатий набір функцій, таких яквбудований контролер Ethernet, флеш-пам'ять 1 Гбіт NAND, інтерфейс USB Host and Device і підтримка карт microSD. Крім того, користувач має доступ до РК-дисплея, джойстика, кнопок і потенціометра для керування аналоговими входами.

Дошка має вбудовануJ-Link OB, тобто налагоджувач із функцієюпрограмування drag & drop, що значно полегшує програмування та налагодження програм. Крім того, emPower пропонуєтри інтерфейси розширення, яку вони підтримуютьI2C, SPI, UART, GPIO/таймер і аналогові входи, а також спеціальний роз'єм для підключення TFT дисплеїв. Все живитьсятільки через USB, а споживання електроенергії залежить від програми та підключених пристроїв, мінімальне споживання становить прибл85 мА.

Властивості

• Процесор: Freescale Kinetis K66 (MK66FN2M0VMD18) з ядром ARM Cortex-M4F
• Робоча частота: 180 МГц
• Пам'ять: 2 МБ Flash, 256 КБ RAM, 4 КБ FlexRAM
• Вбудований налагоджувач: J-Link OB із програмуванням Drag & Drop
• Зв'язок: високошвидкісний USB (пристрій і хост), Ethernet, CAN, SPI, I2C, UART
• I/O: 3 інтерфейси розширення з підтримкою I2C, SPI, UART, GPIO, аналогових входів
• Додаткова пам'ять: NAND Flash 1 Гбіт, microSD
• Підтримка дисплея: Роз'єм для модулів TFT (5V/3.3V, SPI, PWM для підсвічування)
• Управління: 4(+1)-позиційний джойстик, кнопки RESET і FIRE, потенціометр
• Світлодіоди: 4 двоколірні світлодіоди (червоний/зелений)
• Безпека: підтримка AES, SHA, DES, генератор випадкових чисел
• Джерело живлення: USB (мінімальне споживання 85 мА)
• Розміри: 99 x 80 мм
