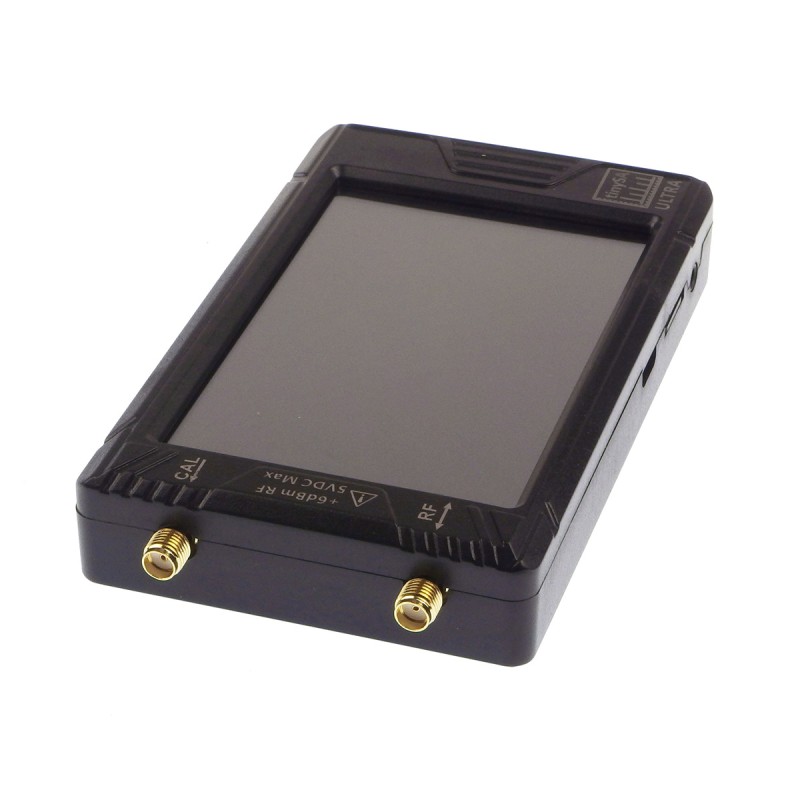

TinySA Ultra - 100 кГц - 5,3 ГГц аналізатор мережі з 4-дюймовим дисплеєм

опис

Аналізатор спектру – це передовий інструмент для аналізу електромагнітних сигналів, що пропонує комплексні можливості вимірювання в діапазоні частот від 100 кГц до 5,3 ГГц. Він вирізняється не лише компактним дизайном, але й чітким 4-дюймовим дисплеєм, який надає інформацію про виміряні характеристики сигналу та результати аналізу. Цінні дані легко читаються завдяки кольоровому дисплею, а до 450 точок сканування на графіку спектру надають детальну інформацію про процеси, що відбуваються.

Аналізатор оснащений двома входами: вхід з діапазоном від 0,1 МГц до 800 МГц і вхід режиму Ultra, що охоплює діапазон до 5,3 ГГц. Вбудований генератор сигналів є додатковою функцією аналізатора. Завдяки подвійним виходам він генерує синусоїду від 0,1 МГц до 800 МГц і прямокутну хвилю до 5,3 МГц. Аналізатор має смугові фільтри з роздільною здатністю, що перемикається, що дозволяє точно вибрати діапазон аналізу. Цю роздільну здатність можна регулювати від 200 Гц до 850 кГц, що дозволяє досліджувати як детальні, так і широкосмугові сигнали.

Для забезпечення точності вимірювань аналізатор оснащений вхідним ступінчастим атенюатором, рівень якого можна регулювати від 0 дБ до 31 дБ. Слід зазначити, що аттенюатор не можна використовувати в поєднанні з LNA (малошумним підсилювачем), щоб уникнути перешкод. Для калібрування і самотестування використовується вбудований генератор калібрувального сигналу, що забезпечує точність і постійність результатів вимірювань. Можливість підключення аналізатора до комп'ютера через USB дозволяє передавати дані та архівувати, що підтримує аналіз та звіт про результати. Пристрій має вбудований акумулятор, тому його можна використовувати як портативний мережевий аналізатор і працювати не менше 2 годин без доступу до джерела живлення.

Властивості

• Дисплей: 4"
• Аналізатор спектру з подвійним входом
• Високоякісний вхід від 0,1 МГц до 800 МГц, вхід в режимі Ultra до 5,3 ГГц, можливість спостереження за сигналами до 12 ГГц
• Генератор подвійного вихідного сигналу, вихід синусоїдальної хвилі від 0,1 МГц до 800 МГц і вихід квадратної хвилі до 5,3 ГГц
• Смугові фільтри зі змінною роздільною здатністю для обох діапазонів від 200 Гц до 850 кГц
• Вбудований додатковий МШУ 20 дБ
• Кольоровий дисплей, що показує до 450 точок сканування
• слот для карти microSD
• Вхідний ступінчастий аттенюатор від 0 дБ до 31 дБ (не може використовуватися в поєднанні з МШУ)
• Вбудований генератор сигналів калібрування для автоматичного самоперевірки та калібрування
• Можливість підключення до комп'ютера через USB порт
• Батарея мінімум на 2 години роботи
• Максимальний вхідний рівень +10 дБм

В комплекті

• TinySA Ultra
• 2 кабелю SMA M-M
• Набір для калібрування
• Перехідник SMA F-F
• кабель USB
